SLZWL-II系列無負壓智能給水設備的研發背景
SLZWL-II系列無負壓智能給水設備具有節能、節水、省地、省材、環保等顯著的社會效益和經濟效益。是一項利國利民，值得大力推廣的技術產品。舜隆生產的SLZWL-II系列無負壓智能給水設備，承蒙廣大客戶的關照和厚愛，數年來取得了傲人的業績。然而，我們并不滿足已有的成績，而是秉承著“在創新中求發展”的戰略思想，多年來從未間斷對無負壓智能給水設備的技術研究。2012年，我們提出了開發新一代SLZWL-II系列無負壓智能給水設備的目標。以“管網絕對安全”、“提升用戶用水質量”和“節能最大化”為研究方向，開展了“水泵疊壓適應性環節的研究”、“水泵疊壓工況及動態特性研究”、“水泵疊壓運轉節能最大化的研究”等多項理論研究和實驗，成功推出了突顯科技含量的高品質的SLZWL-II系列無負壓智能給水設備產品。
SLZWL-II系列無負壓智能給水設備的概述
SLZWL-II系列無負壓智能給水設備由不銹鋼管路、高性能水泵、不銹鋼穩流罐、負壓消除器、不銹鋼連接件；電氣控制部分由信號采集傳感器、傳動元件變頻器、中央處理器PLC、數值處理系統、人機對話界面觸摸屏（可選）、遠程通訊系統（可選）、外圍控制回路和其他執行元件等。
SLZWL-II系列無負壓智能給水設備的執行標準
GB/T26003-2010
CJJ140-2010
CJ/T265-2007
SLZWL-II系列無負壓智能給水設備的應用范圍
1、新建住宅小區及樓宇等生活用水；
2、已建有水池、水箱的供水系統為了根除水質污染的徹底改造；
3、原有氣壓供水、水箱變頻調速智能給水設備改造；
4、已應用第一代無負壓智能給水設備；
5、城鎮管網供水壓力較低必須嚴格要求智能給水設備在限制流量以下用水，或要求“根本不產生負壓，而不是產生后再去消除”的場合；
6、工礦生產和生活用水；
上述六種應用范圍，其單臺設備流量應控制在5~48m3/h范圍內；
7、城鎮管網供水系統，長距離供水中間加壓泵站，區域化供水管網加壓站，高位地域集中供水加壓站（流量可在5~3000m3/h范圍內）。
SLZWL-II系列無負壓智能給水設備的使用環境
1、流量范圍：5~3000m3/h；
2、壓力范圍：0~2.5MPa；
3、電機功率：0.37~280KW；
4、電源：380V±10%；
5、環境溫度：0℃~40℃；
6、相對濕度：溫度20℃時，不大于90%；
7、海拔高度：不應超過1000m；
8、設備安裝的地點，應無導電或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽；
9、電控柜的設置要求：
（1）柜底應高出地面0.1m；
（2）柜頂距屋頂（板頂）的距離不小于1.0m；
（3）柜后壁距墻面應有0.8m的通道；
（4）管路系統應在最低處設泄水裝置。

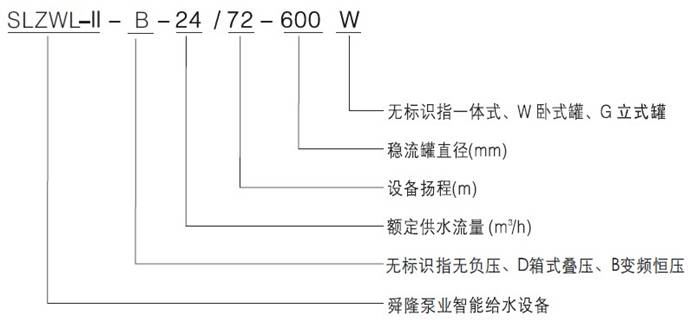

SLZWL-II系列無負壓智能給水設備的型號說明
例：舜隆臥式無負壓智能給水設備，額定供水流量為24m3/h，設備揚程為72m，臥式穩流罐直徑為600。
型號表示為：SLZWL-II-24/72-600W

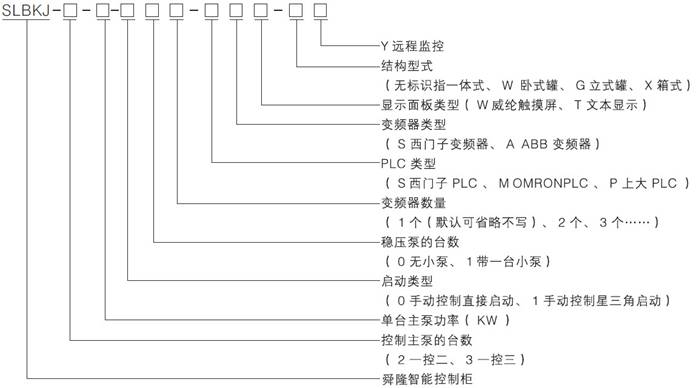

SLBKJ智能給水設備控制柜的型號說明
例：舜隆無負壓智能控制柜，單臺主泵功率為11KW，一控二，手動控制直接啟動，無小泵，西門子PLC，帶雙變頻ABB變頻器，威綸觸摸屏，臥式罐，帶PGRS遠程監控功能。
型號表示為：SLBKJ-2-11-002-SAW-WY
SLZWL-II系列無負壓智能給水設備的設備的配置說明
1、向客戶推薦性能價格比最佳的配置（標準配置）為：
（1）優先采用兩臺泵配置（1用1備型），單臺泵運轉可滿足用戶最大流量，并能在最大流量的變化范圍內高效、低耗、安全地連續運轉。兩臺泵24小時定時切換運轉，避免備用泵死水污染水質。功率7.5KW（含7.5KW）以下不配穩壓泵。
（2）優先推薦選用舜隆泵業不銹鋼的高效率立式多級泵，性價比好、售后服務無憂。
（3）管件、閥門等全套采用食品級不銹鋼材料。
（4）推薦選用世界一流品牌的變頻器、可編程控制器（PLC）及控制器等硬件和SLZWL-II高可靠軟件組成的實用性強的控制系統。
2、可供客戶選用的配置：
（1）可根據客戶的要求配置“格蘭富”或“A.P.G”等國際品牌水泵。
（2）可根據客戶的喜好使用彩色或單色觸摸屏人機對話的配置。
（3）可根據客戶需要選用ABB、丹佛斯、西門子等國際知名品牌的變頻器和控制器件。
（4）可根據客戶要求配置網絡連接或遠程監控系統。
3、根據不同客戶群體的需要，可分為三種類型：
（1）經濟型
其配置如下：
a.主泵和穩流泵均采用舜隆泵業輕型立式不銹鋼多級泵；
b.穩流罐為食品級不銹鋼材質；
c.成套附件系統所有過流部件和閥門均采用不銹鋼材質，連接件均為不銹鋼卡箍式或法蘭連接；
d.智能控制系統主要元器件：變頻器為ABB，可編程控制器PLC為西門子或歐姆龍，其他元器件為國產優質品牌?？刂乒竦娘@示系統為數顯式的電流表和電壓表。
（2）智能型
其配置如下：
a.主泵和穩壓泵均為舜隆泵業輕型立式不銹鋼多級泵；
b.穩流罐為食品級不銹鋼材質；
c.成套附件系統所有過流部件和閥門均采用不銹鋼材質，連接件均為不銹鋼卡箍式或法蘭連接；
d.智能控制系統的顯示系統由人機界面的觸摸屏來顯示，控制系統的主要元器件均為優質進口品牌。
（3）超高效型
其配置如下：
a.主泵和穩壓泵采用配置高效節能的永磁電機、舜隆泵業輕型立式不銹鋼多級泵或國際品牌水泵；
b.穩流罐和成套系統等同智能控制型配置；
c.智能控制系統，其所有元器件均為進口優質品牌，并且配置雙變頻器、遠程監控、手機報警等一系列功能，控制系統的顯示部分用彩色觸摸屏人機對話的配置。
SLZWL-II系列無負壓智能給水設備的特點及優點
絕對確保管網安全
采用“根本不產生負壓，而不是產生后再去消除”的智能化控制技術，自動控制水泵工況和水體流態，在滿足管網制約條件下連續運行，具有保證管網安全和運行穩定，不會超量取水更不會負壓下抽水，不會使得管網供水壓力徒升徒降，不波及相鄰用戶的正常用水。特別是該項技術更好地抑制和控制“瞬變流負壓”的產生，避免了管網壓力振蕩、沖擊、回流等影響。
用水舒適性好
采用智能控制技術，使自控系統的動態特性品質精良，大大提高了供水平穩。確保水流穩定、連續、水體透明，不會產生水流忽大忽小、濺射、噴氣、喘震、水管振動噪聲以及冷熱水難調、含氣濁水感、沖刷管路的濁水等現象。
安全可靠性高
高品質硬件和高可靠性軟件構成的分散功能式控制系統，實現了無水流沖擊、無電流沖擊、軟啟動、軟停止、平滑調速、防超壓、防水錘、無瞬間斷水的臺數切換、無頻繁切換、電路通斷無火花、儀表損壞及斷線不失控等功能，保證了設備運轉安全可靠，故障率極低，可長時間免維修。同時故障自動診斷和自動處理技術可保障在無人工干預下自動連續供水不間斷。
節能最大化
水泵機組節能最大化是通過有效疊加管網壓力，出水壓力最優化設定，減少超流量出水以及提高水泵運轉效率，提高電機、變頻器工作效率，提高功率因素等多項技術成果的綜合應用和系統優化而實現的。與傳統供水相比節電更顯著。
SLZWL-II系列無負壓智能給水設備的選型原則
無負壓智能給水設備的選型是根據自來水進水量（由自來水管徑、壓力、長度等條件確定）、顧客實際用水量、建筑物高度等數據來確定的，并遵循以下原則：
流量均按單位設計，設備型號為常用型號，還可根據客戶特殊要求另行設計，設備的流量不包括備用泵流量。
大功率主泵選用給水泵休眠后小流量用穩壓泵，根據需要可選穩壓氣壓罐。
無負壓罐可以根據客戶的實際情況組合。
無負壓罐調節容積（V調）應按其進水量和出水量的變化曲線經計算確定，資料不足時，應按下式計算：
V調=Q×△T 式中：v調無負壓罐調節容積（m3）；
Q設計流量（m3/h）；△T用水高峰時的持續波動時間，一般取△T=3 ~ 5min。

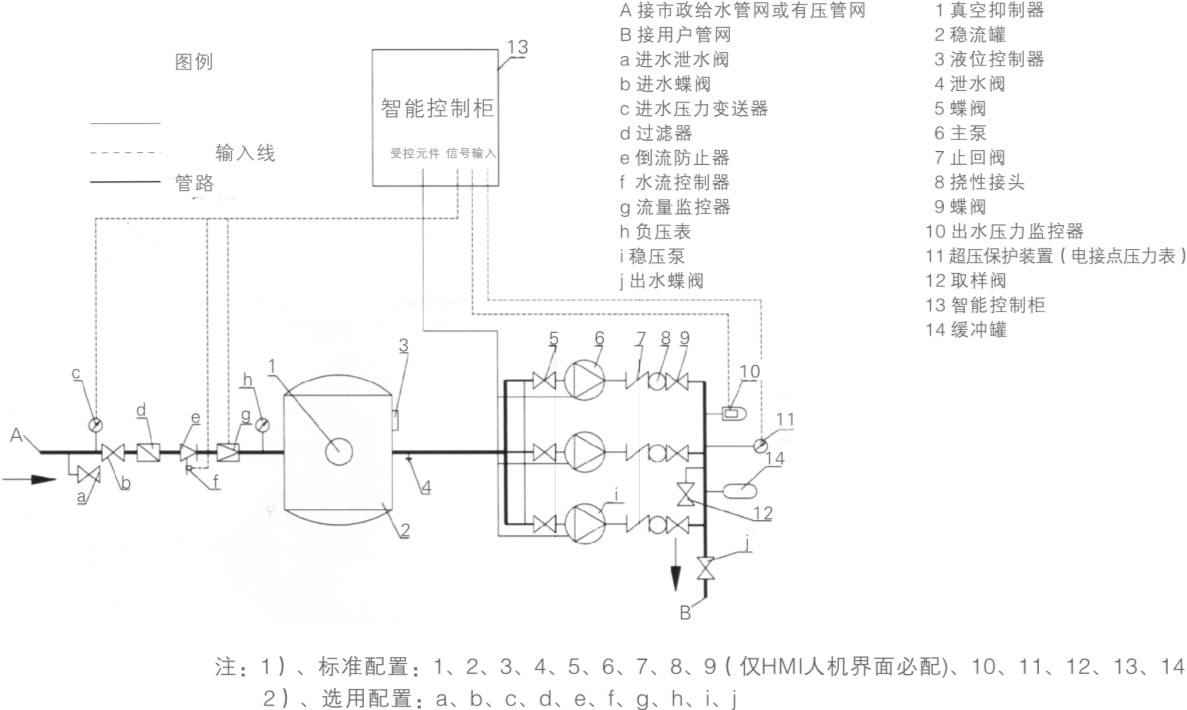

SLZWL-II系列臥式無負壓智能給水設備的工作原理圖

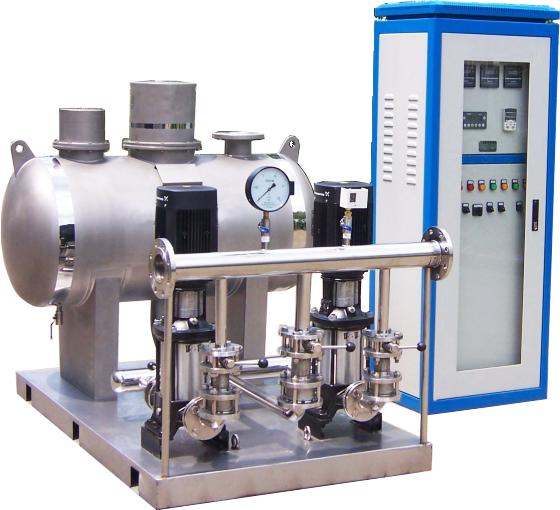

SLZWL-II系列臥式無負壓智能給水設備的工作原理
采用水泵與自來水管網直接相連，用不銹鋼穩流罐作為水泵進水儲水裝置，為了防止管網產生負壓，采用真空抑制器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓。自來水進入穩流罐，罐內的空氣從真空抑制器內排出，待水充滿后，真空抑制器自動關閉。當自來水管網壓力及水量能夠滿足用戶用水要求時，設備通過旁通管路向用水管網直接供水；為了防止液位控制和真空抑制器失靈，我們在設備的進水口處加裝了壓力控制器，實行液位和壓力控制雙保險。該壓力控制器時刻監測市政管網的壓力，當自來水管網的壓力不能滿足用水要求時，系統通過壓力控制器給出起泵信號起動水泵運行。若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰期時，若自來水管網水量小于水泵流量時，穩流罐內的水作為補充水源仍能正常供水，此時，真空抑制器起到消除負壓的功能；當壓力控制器檢測到市政管網的服務壓力極端低，或者市政管網停水時，壓力控制器會迅速將管網壓力情況反饋給控制系統，讓控制系統將正在運行的設備緩緩?fù)Ｏ聛?。用水高峰期過后，或者管網服務壓力恢復常態，系統恢復正常的運行狀態。若自來水供水不足或管網停水而導致穩流罐內的水位不斷下降，液位控制器也會給出水泵停機信號以保護市政管網和水泵機組。這樣的液位和壓力雙保險控制杜絕了管網產生負壓的水流條件。該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50％以上。設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。

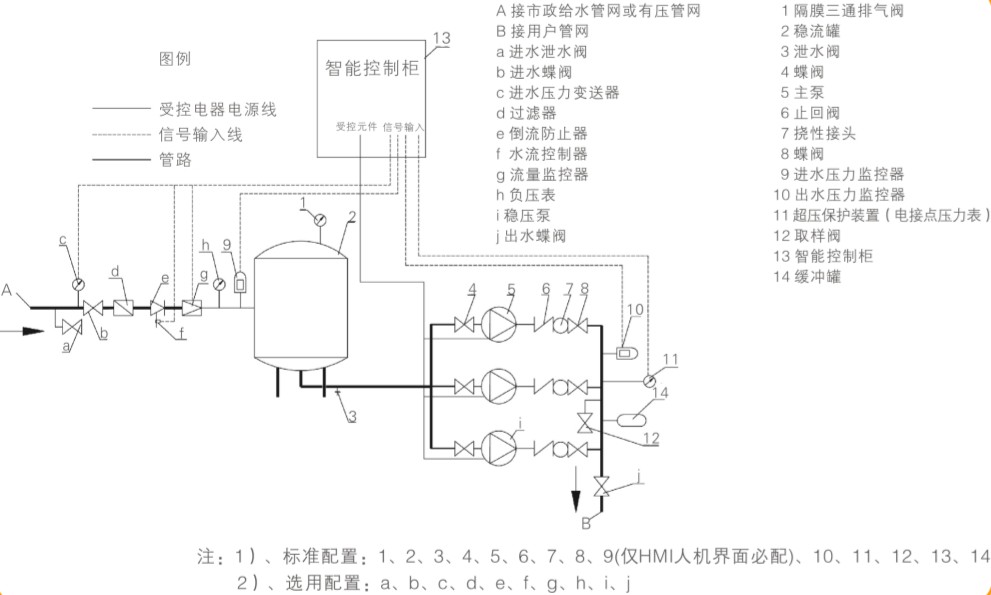

SLZWL-II系列立式無負壓智能給水設備的工作原理圖

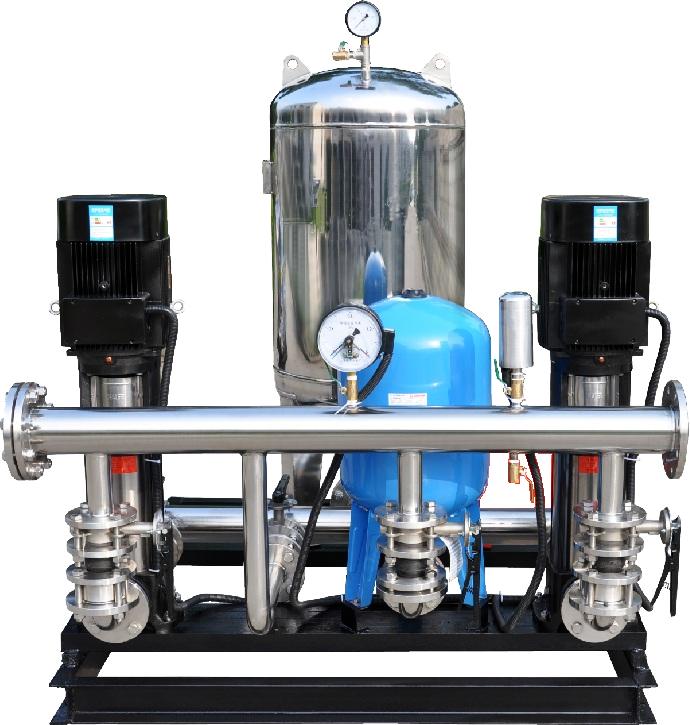

SLZWL-II系列立式無負壓智能給水設備的工作原理
SLZWL-II系列立式無負壓智能給水設備是指城鎮供水管網串接水泵抽水加壓供水的設備。該設備是由不銹鋼穩流罐、壓力控制系統、流量監控裝置、加壓泵組、智能控制系統、不銹鋼成套管路系統組成。其工作原理為：
當設備啟動時，穩流罐前的進水壓力控制器和吸水口壓力控制器及流量監控裝置，時刻監測市政管網壓力及流量情況，同時設備為確保市政管網不產生負壓，在現場調試時，根據當?shù)厥姓芫W(wǎng)要求，設定一個管網壓力的安全下限值和最小安全流量值。正常情況下，設備的進口壓力和流量均高于市政管網的安全下限值，此時，設備充分利用管網壓力，缺多少補多少，處于變頻運行狀態中。當壓力控制器和流量監控裝置檢測到市政管網壓力和流量接近于管網安全下限值時，壓力控制器和流量監控裝置會及時給智能控制系統發出指令，控制系統會及時令加壓泵將正常運轉的速度降下來，延時等待管網壓力和流量的恢復，等待過程中如果管網壓力波動繼續向下，低于管網設定的安全下限值時，控制系統會根據壓力控制器及流量監控裝置發回的指令，迅速將限速運轉的加壓泵停止下來，防止設備從管網中過量抽水，從而確保管網不產生負壓，杜絕了產生負壓的水流條件。在等待過程中管網壓力恢復到安全下限值以上時，設備會按照原有的運行方式運行。當市政管網進口壓力與設備的出口壓力相一致時，即設備處于供水低峰或夜間無人用水時，設備休眠，通過旁通管直接供水。小流量供水時可利用緩沖罐來保證供水。隨供水量的不斷加大，依次用穩壓泵加壓供水，在不能滿足用水需要時喚醒主泵工作，滿足用戶用水需求。
