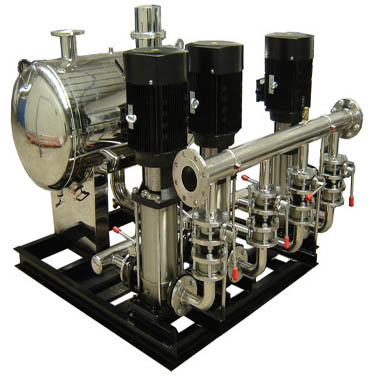

產品概述
SLZWL系列智慧型無負壓增壓穩流給水設備是我公司專業技術人員在傳統給水設備的基礎上開發的一種直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備；突破了傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣有壓力的水進入水池后變成了零，造成大量的能源白白浪費。智慧型無負壓增壓穩流給水設備，它可以完全取代蓄水池，能充分利用自來水管網的壓力直接供水或間接供水，避免了能源的二次浪費和二次污染，大幅度節省了基建投資并縮短了施工工期，智慧型無負壓穩流給水設備由智慧型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。
無負壓恒壓變頻供水設備是由無負壓裝置和恒壓變頻設備組成的供水設備。無負壓裝置分為開式和閉式，開式流量調節器為不銹鋼水箱（稱箱式無負壓設備），閉式流量調節器為不銹鋼無負壓罐（稱罐式無負壓設備）。將系統設備串接在市政自來水管網壓力不足的地方，設備通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較，運算出在市政自來水管網的原有壓力基礎上需要增加的壓力值，確定水泵投入運行臺數和變頻器輸出功率（反應到電機及水泵為轉速）以符合用水曲線實現恒壓。無負壓變頻恒壓供水設備最大限度地利用了市政自來水管網的原有壓力，對市政自來水管網不產生負壓，用不銹鋼水箱或無負壓罐取代老式水池，減少了用水二次污染，是供水領域新一代節能產品。
產品特點
1、無需建水池—節能、節資 無負壓增壓穩流給水設備經濟衛生、節能效果顯著，實踐證明：使用智慧型無負壓穩流給水設備可節省50％以上的興建水池費用，與其它供水設備相比可節電20%～40%。
2、安裝簡單，節省占地面積 無負壓增壓穩流給水設備既可配置臥式穩流罐，亦可配置立式穩流罐兩種穩流罐具有不同的特點：臥式穩流罐占據空間?。涣⑹椒€(wěn)流罐占地面積小。穩流罐的制造、檢驗均符合GBl50《鋼制壓力容器》的規定，但因罐內不儲存壓縮氣體，所以不須列入壓力容器的管理范疇。產品符合上海市食品衛生標準；
3、用途廣泛、適用性強 無負壓增壓穩流給水設備可作生活供水用，也可作消防供水用。可配置任意型號的水泵，當設備用于消防時，宜配備消防專用水泵；
4、功能全、智能化程度高 無負壓增壓穩流給水設備采用了先進的變頻控制技術。具有軟啟動，有過載、短路、過壓、欠壓、缺相、過熱和失速保護等功能在異常，情況下能進行信號報警、自檢、故障判斷等，還可根據用水量的高低自動調節供水流量；
5、產品先進、質量可靠 無負壓增壓穩流給水設備使用的配件。經過了諸多生產廠家的篩選，具有可靠的質量保證，產品中的關鍵零部件，如：電機、水泵軸承、變頻器、斷路器、接觸器、繼電器等還采用了國際、國內名牌產品；
6、個性化設計、獨樹一幟 負壓增壓穩流給水設備可根據自來水管網壓力穩定情況，配置小型氣壓罐，避免水泵頻繁啟動，以延長設備使用壽命，其蓄能、穩壓性能更加顯著。
工作原理
設備投入使用，自來水管網的水進入穩流罐。罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據月水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時則啟動另一臺水泵變亥運簧：水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰時，若自來水管網水量小于水泵流量時，穩流罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態，當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。
適用范圍
居民生活用水：如高層建筑、居民水區、別墅等
公 共 場 所：如醫院、學校、體育館、高爾夫球場、機場
商 用 化 大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等
灌 溉：如公園、游樂場、果園、農場等
制 造 業：如生產制造、洗滌裝置、食品工業、工廠
其 他：水池及其它形式供水的改造
變頻范圍
調節水泵的轉速來保持管網壓力恒定，在系統出水管路處檢測到的壓力小于水泵的啟動壓力值時，能夠自動調節水泵轉速使出口壓力恒定。水泵達到工頻轉速運行但壓力達不到設定壓力時，系統按順序啟動P2、P3水泵；隨著用水量的減少，出口壓力上升，水泵的轉速逐漸降低，如果水泵轉速降至系統設置的最低轉速，系統按P3、P2、P1停止水泵運行。
功能特點
無負壓
- 系統與市政自來水管網直聯取水加壓運行不會造成市政自來水管網出現負壓。
- 高品質智能型電腦控制。
- 專用自主開發，具有多樣化功能，能夠提供尖端水轉的精密控制，已經達到世界領先水平。
借壓（或疊壓）
- 設備在運行時借助市政自來水管網的壓力，幷在此基礎上增壓，與從普通蓄水池吸水相比運行時可減少泵臺數或降低轉速而達到節能目的。
保持恒壓壓力
- 設備實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定機電及水泵投入臺數和變頻器
- 輸出頻率（反應為電機及水泵轉速），以實現恒壓供水的目的。
停電不斷水
- 供電線路停電時，系統通過設備及旁通等手段實現停電不斷水，即停電時系統自動切換為市政自來水壓力供水。
高度自動化
- 系統能實現全自動控制，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車，瞬間跳閘保護等功能。另可根據用戶需求配置人機界面，可視化遠程調整、檢測和維護。
衛生
- 過流部件均采用不銹鋼等食品級材料制造，符合國際涉水衛生規范。
- 箱式無負壓裝置能確保水箱內貯水通過用戶用水每天自動更新，罐式無負壓裝置實時置換，確保用水衛生。
節省投資
- 系統沒有蓄水池等土建貯設施，節省了占地面積，降低了建筑承載負荷，因而大大降低了投資費用。
節省運行費用
- 系統保證管道恒壓是根據用水量的變化調整投入臺套數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小用水量時（如夜間）系統由小功率泵變頻調速恒壓供水。系統一直在高效率點運行。因而大大降低了運行費用?？晒?jié)約能源60%以上。
- 如市政管網有一定的壓力，運行時只需在市政壓力基礎上補壓即可。與傳統具有蓄水池的供水設備相比達到同樣的效果而從電網吸取的功率較小。節能效果十分顯著。
- 系統全自動運行無須轉入值守；又因沒有蓄水池等土建蓄水設施，也沒有水質處理儀器，免去定期清洗及消毒等工作。故進一步降低了運行費用。
觸摸屏型恒壓變頻控制器
- 自行開發的觸摸屏型恒壓變頻供水設備，比以前的恒壓變頻供水設備節約電能37%。
- 該產品特別適用于功率大、流量變化大、啟動頻繁的場所，系統運轉效率高，節電效果明顯。
1. 變頻器控制移動方式
一臺變頻器起到多臺變頻器的效果并節約電力及軟啟動水泵。
直啟動電流為額定電流的200~300%
|
用水量增加 |
水泵1 |
水泵2 |
水泵3 |
|
0-33% |
變頻運行 |
||
|
33%-66% |
工頻運行→ |
變頻運行 |
|
|
66%-100% |
工頻運行→ |
工頻運行→ |
變頻運行 |
|
用水量減少 |
水泵1 |
水泵2 |
水泵3 |
|
100%-66% |
工頻運行← |
工頻運行← |
變頻運行 |
|
66%-33% |
工頻運行← |
變頻運行 | |
|
33%-0 |
變頻運行 |
2. 變頻器控制固定方式
變頻器控制固定在一臺泵上運行，直啟動時會發生啟動電流過大及壓力波動大。
直啟動電流為額定電流的500-600%
|
用水量增加 |
水泵1 |
水泵2 |
水泵3 |
|
0% |
變頻運行 |
||
|
33% |
變頻運行 |
→ 工頻運行 |
|
|
66% |
變頻運行 |
→ 工頻運行 |
→ 工頻運行 |
|
用水量減少 |
水泵1 |
水泵2 |
水泵3 |
|
100% |
變頻運行 |
→ 工頻運行 |
→ 工頻運行 |
|
66% |
變頻運行 |
→ 工頻運行 |
|
|
33% |
變頻運行 |
變頻器控制移動方式和交替運行方式的差異
|
交替運行 |
水泵1 |
水泵2 |
水泵3 |
|
最初啟動時 |
(1)變頻運行 |
(2)工頻運行 |
(3)工頻運行 |
|
再啟動時 |
(3)工頻運行 |
(1)變頻運行 |
(2)工頻運行 |
|
再啟動時 |
(2)工頻運行 |
(3)工頻運行 |
(1)變頻運行 |
交替運行是恒壓變頻供水的基本功能，所有水泵停止后再啟動時最初啟動的泵變頻調速運行，改泵為主泵。每次啟動或任意設定時間內交替啟動主泵以防止某臺泵啟動頻繁。

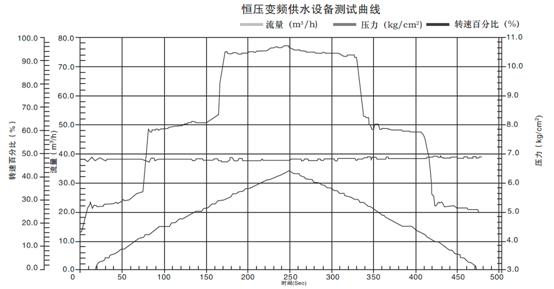

變頻器控制系統運行性能測試曲線（50Hz)
利用智能型控制器，在流量季度變化下保持恒壓，可以看出變頻供水系統具有提高最合適的供水條件的優越性能。
|
性能測試：恒壓變頻供水系統 容 量：100LPM×68×3臺 控制方式：變頻恒壓控制 |
型 號：CDLF-60 壓力罐容量：100L 啟 動 方 式：直接 |
日 期：2011-10-12 時 間：09:56:04 測試時間：8分鐘 |

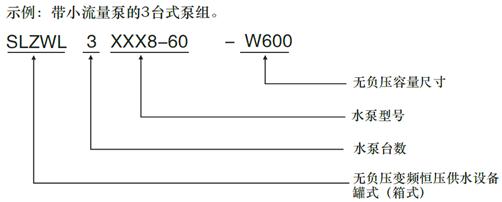

型號意義
※注：壓力罐的標準壓力等級為10bar，10bar以上訂貨時須注明
使用環境
|
控制方式 |
變頻控制 |
|
安裝場所 |
室內 |
|
溫度環境 |
+5℃~+40℃ |
|
輸送液體 |
清水 |
|
液體溫度 |
0~70℃ |
|
最高使用壓力 （吸入壓力+水泵關死點揚程） |
20kg/cm2 |
|
最小吸入壓力 |
0.2kg/cm2 |
|
允許吸入壓力 |
受到最高使用壓力限制 |
|
水泵 |
立式/臥式多級離心泵 |
|
水泵組合臺數 |
2~6臺 |
|
電源 |
三相×220/380V×50Hz |
|
吸入、輸出管 |
不銹鋼鋼管 |

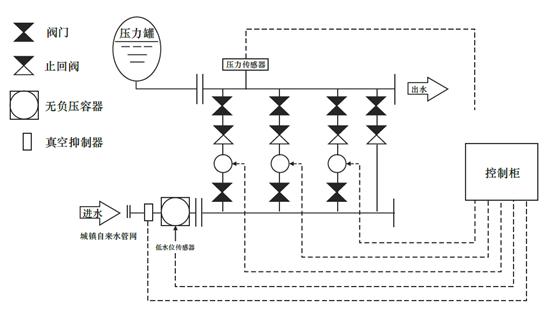

無負壓恒壓變頻供水設備示意圖
控制柜主要特點
用成熟的技術和豐富的經驗，自主研制和開發的尖端技術產品(控制器)，適用于變頻器控制移動方式，按用水量的變化，精力控制供水壓力的恒定具有中、英文菜單，操作簡單，具有遠程控制接口。
常規產品性能
|
選 項 |
型 式 |
|
運轉方式 |
自動、手動 |
|
LCD顯示 |
中文LCD(256*128,6列20字） |
|
變頻器 |
1HP~60HP（50HZ或60HZ） |
|
壓力傳感器 |
2線，4~20mA,0~25Bar |
|
遠程控制 |
RS-232C/RS-485，系統選項開放 |
※特殊要求可與本公司聯系
主要控制功能
|
主 要 功 能 |
內 容 |
|
變頻器控制移動方式 |
在菜單內選擇變頻器控制移動方式或固定方式 |
|
LCD液晶顯示屏 |
利用寬屏LCD畫面顯示各種信息 |
|
中、英文LCD顯示 |
操作簡單 |
|
操作界面選擇 |
中、英文菜單選擇 |
|
最新PID控制 |
最新的高性能控制系統 |
|
水泵按順序運行 |
水泵按順序運行及停止 |
|
防止水泵空轉 |
進水管缺水時水泵停止運轉，系統報警。 |
|
能越過故障泵運行 |
水泵發生故障時，系統能自動啟動下一個正常泵運行 |
|
防粘住功能 |
系統能自動定期試運轉水泵，防止水泵長時間停止造成的粘住 |
|
防止電機過電流現象 |
防止啟動時電機電流超過設定值 |
|
防止電機過熱 |
利用在電機上的溫度開關自動停止水泵 |
|
防止異常高壓 |
利用壓力傳感器能防止壓力異常升高 |
|
定時運轉 |
按要求設定運轉時間，節約能源 |
|
自診斷運行 |
具有實時監控功能能診斷出各種故障 |
|
高壓報警 |
超過設定的壓力、設定時間時自動停止水泵幷?qǐng)?bào)警 |
|
低壓報警 |
所有水泵工頻運行時還達不到設定壓力值時報警 |
|
顯示偏差調整 |
LCD顯示運行壓力與壓力表指示壓力值不一致時可調整 |
|
運行內容記錄并存儲 |
各種運行狀況記錄并保存 |
|
報警內容顯示幷存儲 |
各種警報內容顯示幷保存 |
|
應急措施 |
變頻控制發生故障時可切換到手動控制上或自動轉入壓力控制方式 |
|
交替運行 |
運轉一定時間后主泵自動替換運行，實現水泵均勻使用 |
|
幷聯組合運行 |
最多能幷聯6臺水泵 |
壓 力 罐
壓力罐的選型
壓力罐的容量是根據水泵流量、揚程及啟動頻率來選型
壓力罐的壓力等級根據系統壓力選定。
1. 有效容量（VESP)計算
VESP=16.5×Q/n Q:水泵流量(LPM) n:啟動頻率( 次/h）
2. 根據水泵啟、停特性計算出有效容量系數（Z）
Z =(Pi+1.033)/(Pf+1.033)
Z(有效流量系數)=已知水泵啟、停壓力條件下，壓力罐有效容量使用率的比值
Pi(水泵啟動壓力)=實際揚程+管路損失+系統必需壓力
Pf(水泵停止壓力)=一般在(Pi+1.0~2.0kg/cm2)
3. 從VESP計算出壓力罐容量VT
VT=VESP/Z
壓力罐的工作原理
|
|
水泵剛運轉時，先給壓力罐補滿水，隨著壓力增大達到設定壓力后，水泵停止。 |
|
|
剛開始用水時由壓力罐供水，壓力罐內部壓力逐漸減小，這時候泵變頻供水。 |
|
|
供水量小或停止用水時，水泵繼續向壓力罐補水，直至達到設定壓力之后泵停止。 |

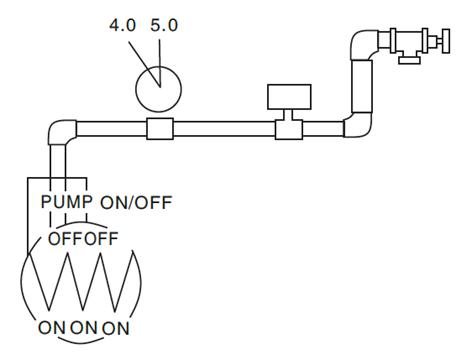

無壓力罐時系統運行狀況
水是非壓縮性的流體，少量的水流出或流進壓力會急劇變化，加壓供水無壓力罐或壓力罐容量小時，用水量的變化會使水泵頻繁啟動，造成壓力控制器、繼電器、接觸器等故障率大大增加且造成泵和電機較大損傷損失，可靠性降低。
