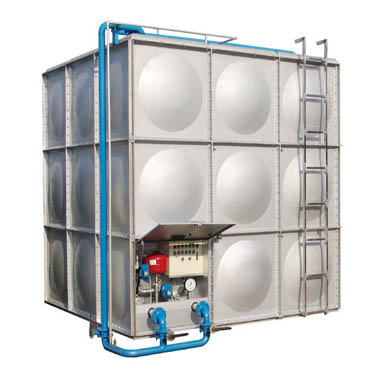

產品概況
SLXSW系列智能箱式泵是我公司在原有的無負壓供水設備基礎上升級而來的，具有對自來水自動保壓的新一代環保、節能型疊壓供水設備。
與無負壓等傳統供水設備相比，它具有節能、無污染、節地等優點，這種供水方式已逐漸被人們所接受，也將成為二次供水技術發展的必然趨勢。
疊壓供水技術經過這幾年的發展與應用已逐步走向成熟，隨著這種技術的不斷向前發展，新的研究課題又?jǐn)[在了人們面前，目前的疊壓供水設備大多存在以下問題：
1、對直供區無有效保護，疊壓供水設備在使用時應絕對保證直供區或周圍其他直供區用戶的用水不受任何影響，目前的其他疊壓供水設備很難做到這一點。
2、使用局限性大，目前的疊壓供水設備在使用時，對自來水進水的依賴性比較大，它的使用是有條件的，也就是其進水量必須遠遠大于需求量，設備才能正常工作。
3、調峰能力不強，這是由于常規的疊壓供水設力由于其補償罐的容積很小，一般1個立方都不到，如市政資源不充足或長時間波動時，這時整個供水系統就會受到影響，甚至是設備停機用戶沒水用。
4、機組效率不高、噪音大，這主要是制造廠家選用的是常規泵配套疊壓供水設備。由于此供水方式有其特殊性，這種配置易造成水泵電機發熱等導致設備故障，同時運行噪音比較大。
SLXSW系列智能化箱式泵站是上海舜隆泵業針對以上問題最新研發成功的新產品。

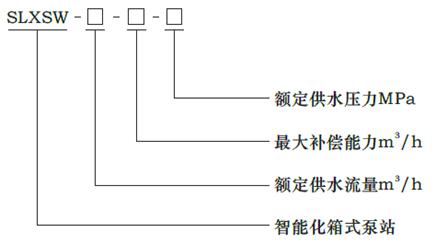

型號意義
技術參數
1、流量范圍：≤2000m3/h
2、壓力范圍：≤2.0MPa
3、控制水泵單臺電機功率：＜185kw
4、壓力調節精度：＜0.01MPa
5、環境溫度：0～+40℃
6、相對溫度：90%以下（電控部分）
7、電源：380VX（1+10%）50Hz±2Hz
8、補償能力：0.1m3-1000m3
9、防護等級：控制柜（IP30)、水泵及其他（IP44)
10、執行標準：Q/OAJU3-2007

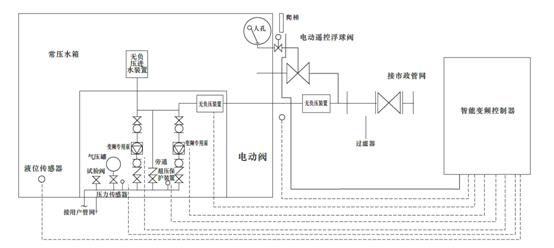

系統原理
工作原理
智能化箱式泵站是上海舜隆泵業機械有限公司獨家開發的，采用常壓水容器進行補水的疊壓供水設備。設備應用了舜隆泵業進水自動保壓技術，高效節能技術和防倒流等新技術，其工作原理如下：
設備安裝完畢時先根據當?shù)刈詠硭疽?guī)定的保護值在保壓裝置上設定保壓值（此值由自來水公司監控）：當打開自來水進水閥門時，自來水在滿足使用的同時通過浮球閥向常壓水容器補水。
當自來水進水壓力能達到用戶使用要求時，設備處于停機狀態，自來水通過直供管直接向用戶供水；
當自來水管網壓力不能滿足用戶使用要求時，設備自動變頻啟動，在自來水原有的壓力基礎上，按差多少，補多少疊加增壓供水，既滿足了用戶恒壓供水的要求，同時又實現了節能運行的目的。
當系統檢測到自來水進水壓力不足降到設定的保護值時，保壓裝置自動關閉自來水進水，系統自動轉為由常壓水容器補水，當系統檢測到自來水壓力恢復到允許疊壓運行的設定值時，保壓裝置自動打開，系統又回到自來水直供或疊加增壓供水的狀態，以此達到絕對保證自來水管網直供區壓力不受任何影響，同時又能保證用戶用水不受任何影響。
如果自來水進水壓力一直處于高位狀態，也就是沒有產生降壓，這時為了保證常壓水容器中儲存的水一直保持在新鮮狀態，系統可以設定幾段模擬時段，或當系統處于高峰供水時段時，控制系統自動關閉自來水進水總管的電動閥門，關閉自來水進水。這時系統直接由常壓水容器進行補水，這樣既保證了用戶用水不受影響，又能保證常壓水容器中儲存的水保持循環狀態，從而保證水質新鮮、潔凈，還可以對自來水在高峰供水時起到調峰作用。
設備正常工作時倒流防止器和自來水進水連接的一端壓力高于倒流防止器和水泵進水口連接的一端，當?shù)沽鞣乐蛊骱退眠M(jìn)水口連接一端的壓力高于和自來水連接的一端時，利用水力控制原理使用倒流防止器立即關閉，從而達到絕對保證用戶系統中的水不會回流到自來水總管。當?shù)沽鞣乐蛊鞒霈F(xiàn)異常排水和泵房進水時，報警裝置自動將此信號傳給控制系統，控制系統接到此信號后立即發出報警信息，并自動關閉設備進水電動閥。
由于疊壓供水的特點，他可以在自來水壓力的基礎上疊加增壓供水，當信號采集系統出現故障或干擾后，就有可能使出水管的壓力超過系統額定壓力，超壓保護裝置采用機械控制模式。當系統出現超壓現象后，超壓保護裝置自動將開關量信號傳到控制系統，從而杜絕超壓現象的發生。
控制系統將設備各種運行數據，由模擬量信號轉化為數字量信號，并將這些數據儲存在固定位置，或通過通訊接口將這些數據發送到用戶監控系統中心，從而達到遠程監控的目的。
系統優點、特點
1、直供區自動保壓：當自來水進水管網低于保護值時自動開啟保壓功能，設備改為由泵站常壓水容器補水，絕對保證直供區不受任何影響。
2、使用范圍廣：由于系統采用了常壓水容器補水，設備對自來水進水資源的要求不高，各種進水條件下都可以使用。
3、調峰能力強：泵站常壓水容器的調節能力可根據用戶現場實際需求進行配置，不論自來水進水怎么變化，甚至是當自來水停水時也能保證用戶用水不受影響。
4、機組效率高、噪音低：泵的高效范圍非常寬，流量在10%－100%的額定范圍內變化，揚程不變時，泵處于高效點運行，噪音低于65dB(A)。
5、水頭損失?。合到y(tǒng)配置的專用倒流防止器，其水頭損失不超過3m。
6、供水安全：當?shù)沽鞣乐蛊鳟惓r(shí)，倒流防止器會自動關閉，自來水進水并發出報警信號；當泵房出現積水超標時，系統自動報警。（選配）
7、節約設備總投資：不用建水池或無的那個水箱，泵站儲備量也不需按國家標準規定的日用水量25－40%進行設置，節省大量的土地資源，節約總投資約為50%左右。
8、節電：可充分利用自來水管道的壓力疊加增壓，差多少，補多少，自來水滿足要求時，設備停止工作，節能效果極其明顯，可達30%－80%。
9、控制系統先進：設備應用模糊控制、集成控制等當今世界的先進技術，格局疊壓供水的原理和特點開發了專業的控制軟件系統，并具有強大的遠程監控能力及手機監控功能。
10、清潔無污染：過流不見采用食品級不銹鋼（SUS304）或食品級電泳滲透處理技術，無二次污染。
功能簡介
1、進水自動保壓功能
當進水管網壓力降到規定的設定值時，進水保護系統自動啟動，當自來水壓力恢復到允許的疊壓值時自來水進水保護自動解除。（保護壓力設置要求可由自來水公司監控調節）。
2、疊壓供水功能
設備運行時按系統要求利用管網原有壓力疊加增壓，差多少補多少。
3、穩流補償功能
當自來水進水量不足時，泵站常壓水容器中的儲備水自動補償?shù)接脩艄芫W(wǎng)系統中，滿足用戶用水需求，保證用戶使用不受壓力波動影響。
4、小流量保壓功能
當系統處于供水低峰或夜間無人用水時，系統自動轉為小流量控制模式，減少主泵的啟動次數，達到更好的節能效果。
5、自動切換、互為備用功能
為了保證每臺泵都有足夠的休息時間，系統設置了定時切換功能（時間可調），工作泵工作時間達到設定值后自動切換到下一臺泵工作，一次循環，保證每臺泵的工作時間一致，同時工作泵出現故障時，備用泵自動投入運行，保證供水不受影響。
6、啟停功能
設備具有手動、自動等控制功能。
7、保護功能
設備具有過壓、欠壓、缺相、短路、過流等故障報警及自動保護功能。
8、超壓保護功能
設備運行過程中，如果用戶管網系統出現異常的壓力超高現象，系統自動停止并報警，超壓報警解除后自動恢復運行。
9、顯示功能
系統設有電源、電流、電壓、啟停狀態顯示，故障聲光報警等功能。
10、防倒流功能
系統配置了專用倒流防止器，絕對保證設備不出現回流污染，同時其水頭損失小于3米，節能效果更佳。
設備選型
1.實際工程所需要的供水壓力、流量應由設計院計算決定。
2.實際工程所需的壓力位設備額定供水壓力。
3.一般常壓水容器的儲備能力按設備額定流量1小時進行配置，也可根據用戶要求進行配置。
4.控制系統中元器件分為國產和進口兩類。
5.設備材質為符合食品衛生要求的材料；如客戶有特殊要求，作為訂貨合同附件。
6.學校、賓館等用水量高度集中的地方，應根據實際用水點的多少進行最大小時流量計算。
7.泵站尺寸可按用戶要求進行設置。

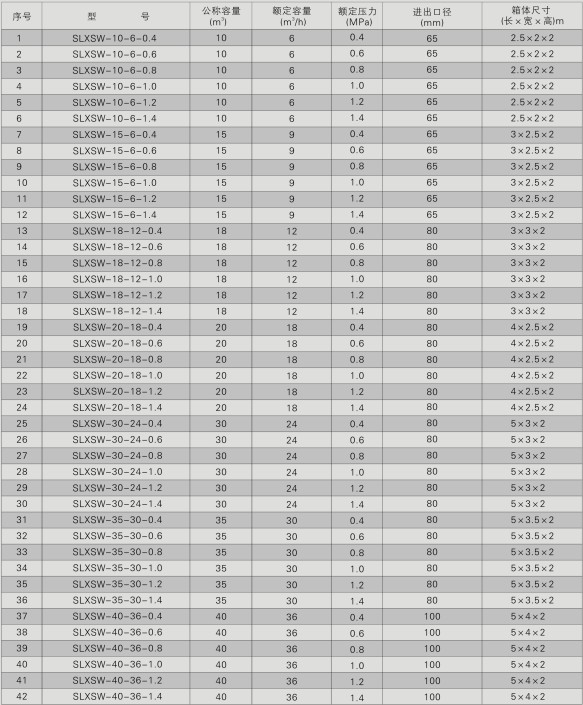

選型表
