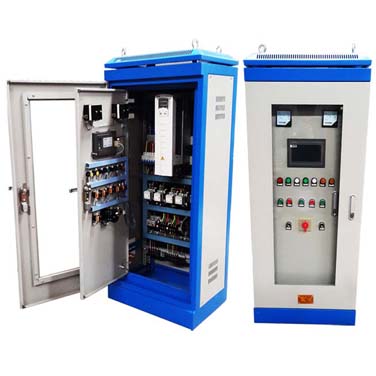

產品概述
SLBK系列變頻控制設備是我公司開發生產的新一代節能型供水設備。其核心是交流變頻技術和微機可技術。采用瑞士ABB公司變頻器或其它知名品牌變頻器、智能控制器、壓力傳感器及本公司的SLS、SLW、GDL、SLJGZ型系列水泵組成閉環控制系統。本設備能自動調節水泵的轉速和運行臺數，使供水管網的壓力保持設定的壓力和所需流量，從而達到提高供水品質和高效節能的目的。自吸泵車 空氣過濾器本設備可取代高位水箱、水塔等設施及閥門調節等措施，提高供水自動化程度及居民飲用水質量，防止二次污染，是一種理想的現代化供水設備。
產品特點
1. 高效節能
系統能按需設定壓力，系統根據設定的壓力自動調節水泵轉速和水泵運行臺數，使設備運行在高效節能的最佳狀態。
2. 供水壓力穩定
系統實現閉環控制，能自動調節系統壓力和設定壓力的差值，使系統壓力保持恒定。
3. 操作方便、簡單
系統由變頻器或變頻器加智能控制器自動控制，操作簡單。
4. 延長電機、水泵壽命
各泵皆為軟起動，消除了起動時的沖擊電流，延長了設備了使用壽命；各泵循環軟起動，使各泵不會因長久不用而生銹或使用頻繁而磨損。
5. 完善的保護功能
具有短路、過流、過壓、過熱、過載等多種保護，水泵運行如有故障，自動停止工作并報警輸出；系統具有自檢、故障判斷、故障記憶、故障顯示、自動起動備用泵等功能。
6. 小流量附屬小泵自動運行功能
可配接附屬小泵，使系統運行在夜間或其它小流量情況下，自動關閉主泵，開啟附屬小泵，從而避免因開大功率水泵而造成的浪費。
7. 變頻調節，有效避免了“水錘”現象。
8. 變頻器和控制器的編程與設定方便簡單，容易掌握。
9. 配有手動開關控制，可以保證設備的安全連續運行。
10. 通訊串行口能和計算機連接，實現計算機聯網直接控制。
應用范圍
(1)城市居民生活小區,高層建筑供水,賓館,飯店較大型建筑生活供水及消防用水；
(2)各類型的水廠泵站,輸油管道系統；
(3)供熱和空調系統的冷熱水循環系統；
(4)老式供水系統(氣壓,水塔,高水位水箱供水)改造；
(5)污水處理系統；
(6)工業鍋爐補水系統；
(7)農業排灌,噴灌及音樂噴泉等。
技術指標
1. 流量調節范圍：0-5000m3/h；
2. 壓力調節范圍：0-2.5MPa；
3. 電機容量控制：二相：AC200V-240V(電源單相AC220V) 0.12-2.2KW 三相：AC380V-480V 0.37-315KW；
4. 壓力調節精度：< 0.01MPa；
5. 壓力穩定時間：<15S；
6. 控制方式：出口恒壓，出口恒溫，恒差溫，恒差壓，給定輸出等方式；
7. 運行方式：一用一備，二用一備，三用一備或多臺泵組合；
8. 防護等級：IP43；
9. 設計制造符合：JG/T3009-93標準。
結構及原理
1、內部結構圖

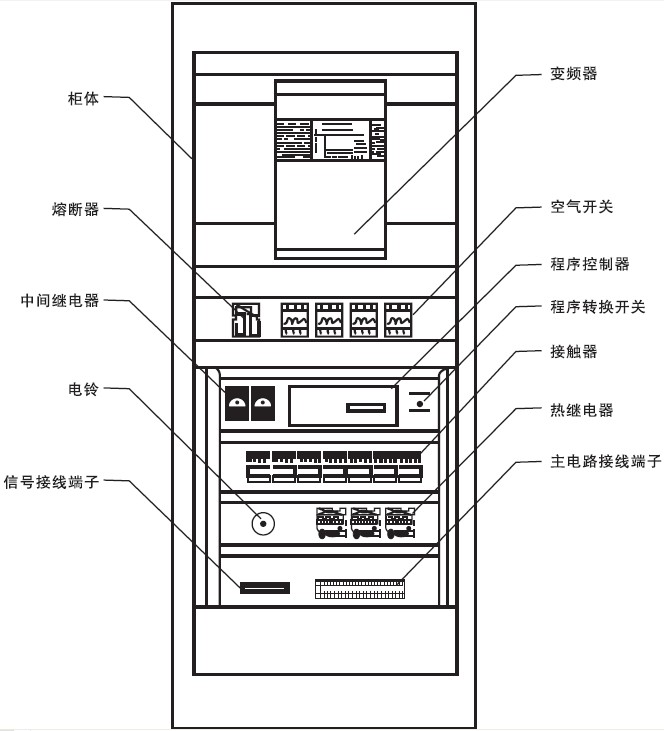

圖1 SLBK控制柜內部結構圖
2、操作界面
圖2 SLBK操作界面示意圖
3、工作原理
設備啟動以后，電機（第一臺）通過開關和變頻器輸出端U、V、W得到逐漸上升的頻率和電壓（其上升速度可根據拖動對象和系統的特性預置）而開始旋轉并轉速逐漸升高（電機的這種啟動方式叫軟啟動），當電機的轉速升高到某值即電機轉速響應到系統中預先設定的參數（如水泵系統中的設定壓力）時穩定其轉速而旋轉，從而達到系統的平衡。
當系統中的參量增大（如水泵供水系統中用水量增大），上述電機轉速不能保持設定的系統設定參數而平衡被破壞，產生偏差，這時柜內的自動閉環控制系統（調節系統）發出信號，使變頻器增大其輸出頻率和電壓，使電機轉速迅速升高到響應系統設定參數而達到新的平衡。這種過程是連續的動態平衡過程（由于變頻器精度很高，其偏差是感覺不到的）。當參數增大到一定范圍，電機轉速隨之響應到其額定轉速，這時系統參量再增大，電機再無法響應其參量變化時，系統中設定的參數無法保持。這里設備內的自動閉環控制系統發出下極限信號。通過開關系統和控制系統啟動第二臺電機投入運行。當系統參量減少，變頻運行的電機通過閉環系統和變頻器響應其轉速下降，轉速下降到極限仍不能滿足系統參量變化，自動閉環系統發出下極限信號，停止工頻運行中的一臺電機，這時變頻運行電機立即響應到相應的轉速。如此循環，該設備可控制1~7臺電機。控制柜原理框見圖3。

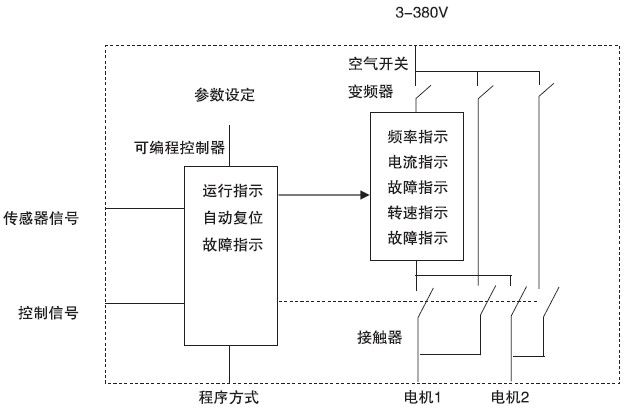

圖3 控制柜原理框圖
4、變頻調速原理
交流感應電動機的轉速公式：
N=60f1 × (1-S)/P
式中-N：電機轉速 f1：定子供電頻率 S：轉差率 P：電機極對數
由公式可見，如均勻地改變電機定子供電頻率f1，則可平滑地改變電機的同步轉速。在許多場合，為保持在調速時電機的最大轉矩不變，需維持電機的磁通恒定，因此要求定子供電電壓也應作響應的調節。VVVF變頻器即兼有調頻、調壓兩種功能。

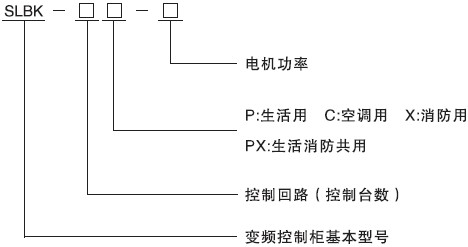

型號意義
安裝調試
1、安裝
檢查控制運輸、搬運過程中，柜內的元器件端子等是否有松動、脫落現象，發現后及時緊固好。
控制柜的安裝位置須考慮操作、維護和本身的散熱條件等情況。
將控制柜搬放就位、放平，使其底座垂直于水平位置（允許偏差5mm），并且用4只Φ12mm的螺釘固定，控制柜應平整，不應有附加機械應力。

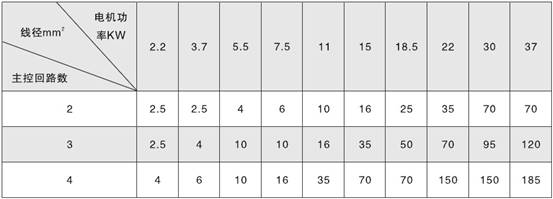

將電源線從柜體底部進線口引入，接于L1、L2、L3、N上，引入電源線的截面積應符合下表規定：
將電機線從控制柜底部接入；按電機序號依次接線；
信號控制線建議用RVVP型聚乙烯絕緣屏蔽擴套線屏蔽層接地；
根據電機功率，調整熱繼電器的相應電流整定值。
2、調試
向控制柜送電，檢查電源電壓是否符合設備的技術要求（3 ~380V）；
脫開負載，分別試驗手動/自動的工作狀態、指示、接觸器動作是否正確，一切正常后方可接負載；
將工作方式開關置于手動；并合上空氣開關；分別手動啟動各電機，檢查電動機的轉向是否正確；
將工作方式開關置于自動方式，選擇適應的程序方式，檢查變頻器工作、電流、電機的切換過程、轉向是否正確；
以上步驟完成后，可根據需要設定工作參數，則可以投入正常運行。
使用維護
本控制柜使用運行時，一定要按照各開關的操作順序開機或停機，其順序?yàn)椋哼x擇工作方式→自動狀態/手動狀態→選擇程序方式（自動）→設定參數（自動）→啟動；
正常使用時，不要斷開各空氣開關；
控制柜內各接觸器、繼電器的動作順序已經調好不要隨意改動；
控制柜在運行當中，如需改變運行方式或運行程序，必須將設備完全停止后，再操作開關；
本控制柜內變頻器、可編程控制器、調節儀內的各調整開關及旋鈕出廠時調節好，用戶不要隨意亂動；
定期檢查配線端子（尤其是變頻器）有沒有松動，電線是否損壞；
控制柜在使用中發現接觸器、繼電器等元件欠電壓，鐵芯有特殊噪聲時，應將工作面用防銹油擦凈，重新涂上清潔的防銹油脂；
柜內的開關、接觸器、繼電器等元件定期維護、清刷灰塵，以保持元件的絕緣水平和導電性能；
柜內的各觸頭系統，特別是主回路觸頭系統遇到短路電流分?jǐn)嗷蛲C(jī)后，必須認真檢查并注意到：
①各開關、接觸器處于斷開位置，進線電源必須斷開；
②觸頭系統、保護罩上的灰痕用酒精擦清；
③如觸頭系統的觸頭厚度小于規定的尺寸時，必須更換元件。
元器件更換時，盡可能采用原型號元件；
更換印刷電路板上的零件時，需有經驗的維修人員進行，如果需要更換印刷電路板上的零件時，請與制造單位聯系。
定貨須知
1、供應范圍
SLBK型系列多功能電機變頻調速電氣控制柜可根據用戶要求供應。
SLBK型系列多功能電機變頻調速電氣控制柜；
傳感器總成；
隨機文件（產品合格證、圖紙、電氣控制箱說明書、變頻器說明書、PLC說明書）
2、定貨須知
由于本設備規格繁多，使用技術要求較高，如訂貨時不填寫清楚，將會造成不必要的麻煩和損失，因此，用戶在訂貨時，請?jiān)凇癝LBK型系列多功能電機變頻調速電氣控制柜談?dòng)脩艏夹g(shù)要求記錄單”上認真填寫。
本企業為了保證產品質量，實行三包，在保修期內（自提貨出廠日起一年）屬于產品質量免費保修；屬于用戶損壞，按情況優惠收費。
備注
本企業可根據用戶的實際需要訂制特殊電氣控制柜。具體細節聯系公司技術部。
